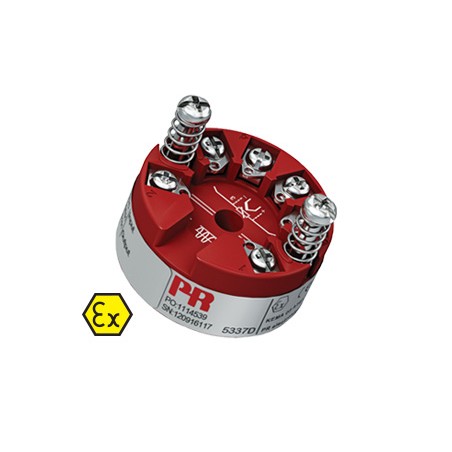

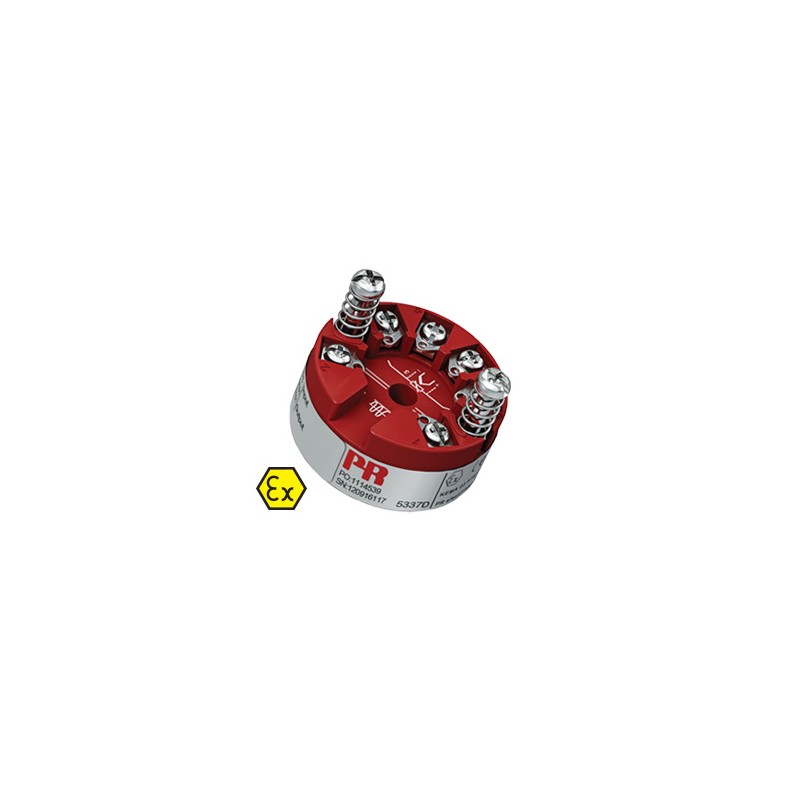

Transmitter cu 2 fire cu protocol HART 5337D

Aplicație

Măsurarea liniarizată a temperaturii cu senzori TC și RTD de ex. Pt100 și Ni100.

Comunicație HART și ieșire PV analogică de 4...20 mA pentru măsurarea individuală, a diferenței sau a temperaturii medii a până la doi senzori de intrare RTD sau TC.

Conversia rezistenței liniare la un semnal de curent analogic standard, de exemplu de la supape sau senzori de nivel ohmic.

Amplificarea semnalelor bipolare mV la semnale de curent standard de 4...20 mA.

Până la 63 de transmițătoare (HART 7) pot fi conectate într-o configurație de comunicare multidrop.

Caracteristici tehnice

Revizuirea protocolului HART poate fi modificată prin configurarea utilizatorului fie la HART 5, fie la HART 7.

Protocolul HART 7 oferă:

∙ Numere de etichete lungi de până la 32 de caractere.

∙ Mod de rafală îmbunătățit și notificare de eveniment cu marcare temporală.

∙ Variabila dispozitivului și maparea stării la orice variabilă dinamică PV, SV, TV sau QV.

∙ Măsurarea tendinței semnalului de proces cu jurnalele și datele rezumative.

∙ Notificare automată a evenimentelor cu marcaje de timp.

∙ Agregarea comenzilor pentru o mai mare eficiență a comunicării.

5337D este proiectat în conformitate cu cerințe stricte de siguranță și, prin urmare, este potrivit pentru aplicații în instalații SIL.

Verificarea continuă a datelor vitale stocate.

Îndeplinește recomandările NAMUR NE 21, transmițătorul 5337 HART asigură performanțe de măsurare de top în medii EMC dure. În plus, 5337D îndeplinește recomandările NAMUR NE43 și NE89.

Montare/instalare

Pentru montarea capului senzorului DIN forma B.

Configurare prin interfețe de comunicație HART standard sau prin PR 5909 Loop Link.
