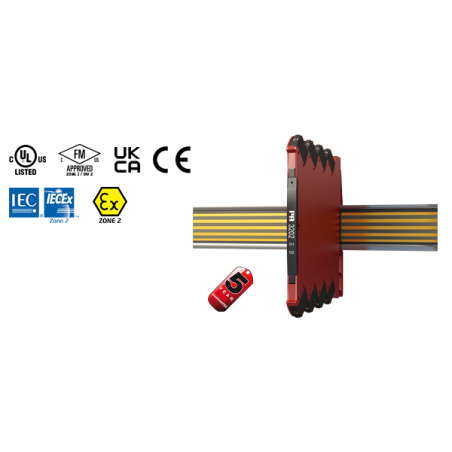

3202 - Separator NAMUR, NPN open collector, contact

O solutie foarte buna atunci cand:

- Semnalul digital trebuie împărțit în două (splitter)

- Semnal care trebuie inversat

- Monitorizarea cablajului senzorului cu alarmă externă

- Interfațarea senzorului NAMUR cu PLC / DCS digital digitală

- Izolarea galvanica performanta a semnalului dela senzorii digitali

Performanță

- Timp de răspuns general < 0,1 ms

- Versiunea 3202A1 cu tranzistor: 5 kHz, timp de răspuns de 0,1 ms.

- Versiunea 3202A2 cu tranzistor: 20 Hz, timp de răspuns de 25 ms.

Aspecte funcționale

Interfață intre senzor NAMUR si cardurile de intrare tipice ale sistemului de control PLC .

Ofera separarea galvanica si protectie electrica INTRE intrarile din PLC.

Izolarea ridicată a celor 4 porturi asigură suprimarea supratensiunilor care protejează sistemul de control de tranzitorii și zgomot și elimină buclele de masă.
Asigură o funcție simplă de splitter: 1 intrare - 2 ieșiri.
Monitorizează sursa de semnal pentru scurtcircuit sau rupere de cablu cu funcție de alarmă pe ieșirea secundară, șina de alimentare și starea LED-ului.
Dispozitivul poate fi montat în zona de siguranță sau în zonele din Zona 2 / Divizia 2.
Toate terminalele sunt protejate împotriva supratensiunii, polarității și scurtcircuitului.

Aspecte tehnice importante

Opțiuni de ieșire: Tranzistor NPN sau releu mecanic.
Timp de răspuns: Releu < 20 ms / NPN < 0,1 ms.
Alarmă colectivă pe șină DIN.
Detectare defecțiune de linie (LFD) / detectare rupere cablu.
Gamă largă de temperatură ambiantă -25...70°C.
NAMUR NE21, NE44, NE95.

Programare

Configurare ușoară prin intermediul comutatoarelor DIP.

Montare

Unitățile pot fi montate una lângă alta, orizontal și vertical, fără spațiu de aer, pe o șină DIN standard, chiar și la o temperatură ambiantă de 70°C.
Unitățile pot fi furnizate separat sau pot fi instalate pe șina de alimentare PR 9400.
Carcasa îngustă de 6,1 mm permite până la 163 de unități pe metru.
