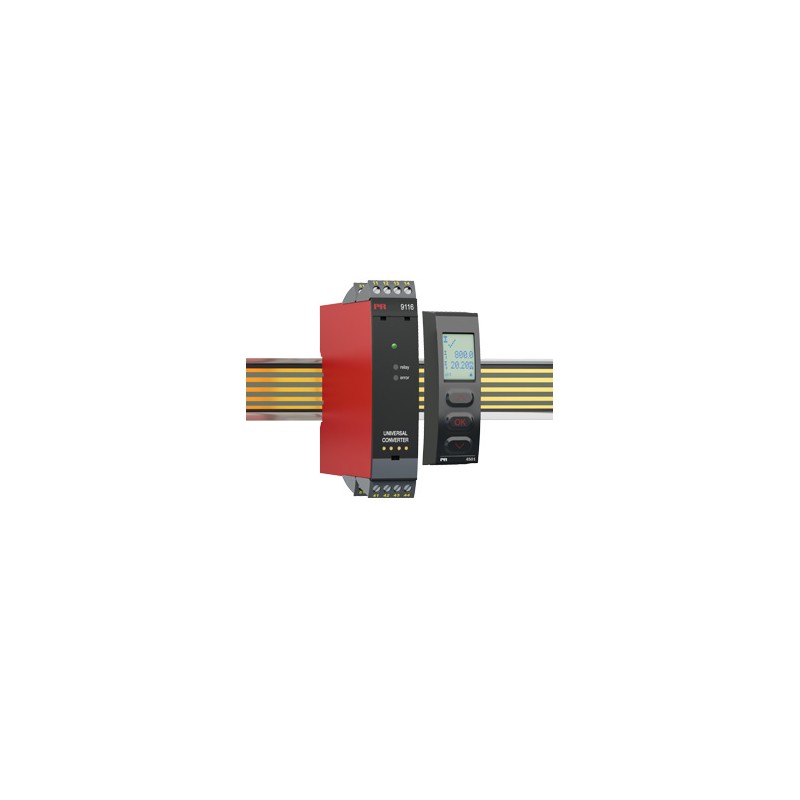

Convertor universal, evaluat EMPHASIS 9116A - EMP

Caracteristici avansate

Configurare si monitorizare prin intermediul frontalului detasabil al display-ului (PR 4500); calibrarea procesului, simularea semnalului și a releului.

Configurare avansată a releului, de ex. punct de referință, fereastră, întârziere, indicarea erorii senzorului și monitorizarea puterii.

Copierea configurației de pe un dispozitiv pe altele de același tip prin intermediul ecranului frontal.

Intrări TC cu CJC intern sau CJC extern pentru o precizie mai mare.

Ieșire mA activă/pasivă prin aceleași două terminale.

Aplicație

9116A-EMP poate fi montat în zona sigură sau în zona 2 / Clasa I, Divizia 2, Grupele A, B, C, D.

Conversia și scalarea semnalelor de temperatură, tensiune, potențiometru și rezistență liniară.

Alimentare și izolator de semnal pentru transmițătoare cu 2 fire.

Monitorizarea evenimentelor de eroare și a ruperii cablului prin releul de stare individual și/sau un semnal electronic colectiv prin șina de alimentare.

9116A-EMP a fost proiectat, dezvoltat și certificat pentru utilizare în aplicații SIL 2 conform cerințelor IEC 61508.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

1 LED frontal verde și 1 roșu indică starea de funcționare și defecțiune. 1 LED galben indică starea releului.

Izolație galvanică de 2,6 kVAC între intrare, ieșire și alimentare.

Poate fi furnizat separat sau instalat pe șină de alimentare, tip PR 9400.

Montare

Dispozitivele pot fi montate vertical sau orizontal fără distanță între unitățile învecinate.
