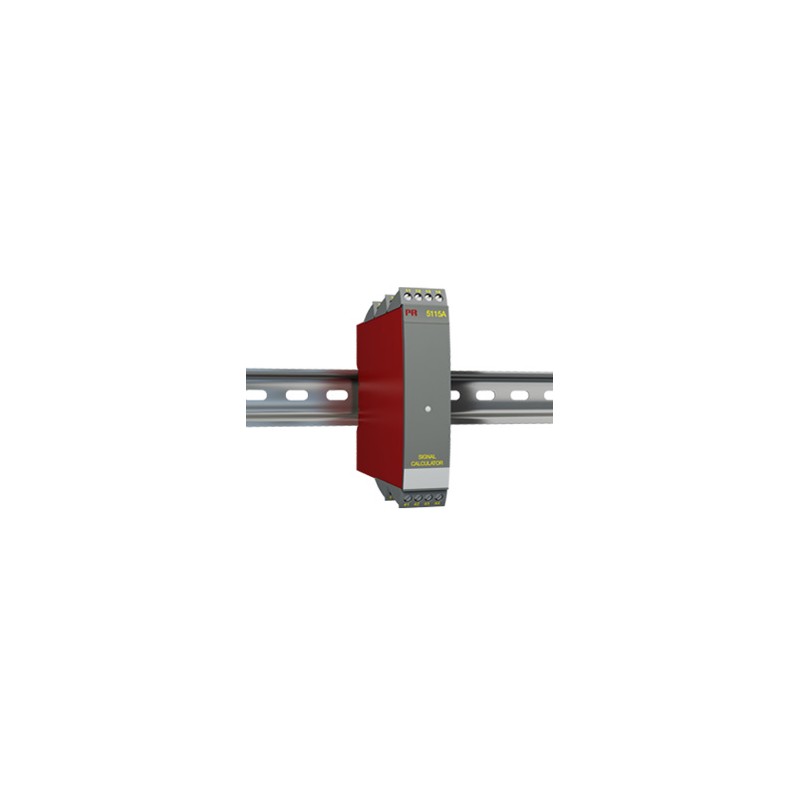

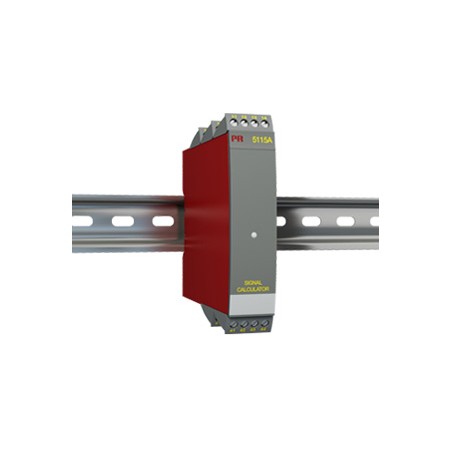

Calculator de semnal 5115A

Aplicație

Măsurare redundantă a temperaturii prin intermediul a doi senzori, unde senzorul secundar preia măsurarea atunci când apare o eroare a senzorului pe senzorul primar.

Duplicarea semnalului de intrare, de ex. de la un senzor de temperatură sau un semnal de proces analog la două ieșiri analogice separate.

Calculator de semnal cu patru operații aritmetice: adunare, scădere, înmulțire și împărțire.

Exemplu: măsurare diferențială:

(Intrare 1 * K1) - (Intrare 2 * K2) + K4

Exemplu: măsurare medie:

(Intrare 1 * 0,5) + (Intrare 2 * 0,5) + K4

Exemplu: Funcții diferite pe ieșiri:

Ieșirea 1 = intrarea 1 - intrarea 2 și Ieșirea 2 = intrarea 1 + intrarea 2

Alimentare pentru transmițătoare cu 2 fire.

Caracteristici tehnice

În câteva secunde, utilizatorul poate programa PR5115A pentru o aplicație selectată utilizând programul de configurare PReset.

Un LED verde din față indică funcționarea normală, eroarea senzorului pe fiecare senzor și eroarea funcțională.

Verificarea continuă a datelor vitale stocate din motive de siguranță.

5 porturi 3,75 kVAC izolare galvanică.

Montare/instalare

Montat vertical sau orizontal pe o șină DIN. Deoarece dispozitivele pot fi montate fără nicio distanță între unitățile învecinate, se pot monta până la 42 de dispozitive pe metru.
