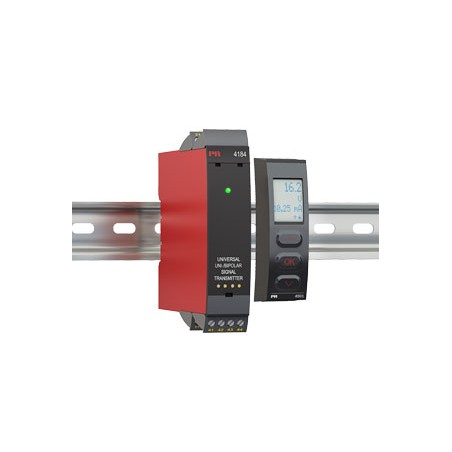

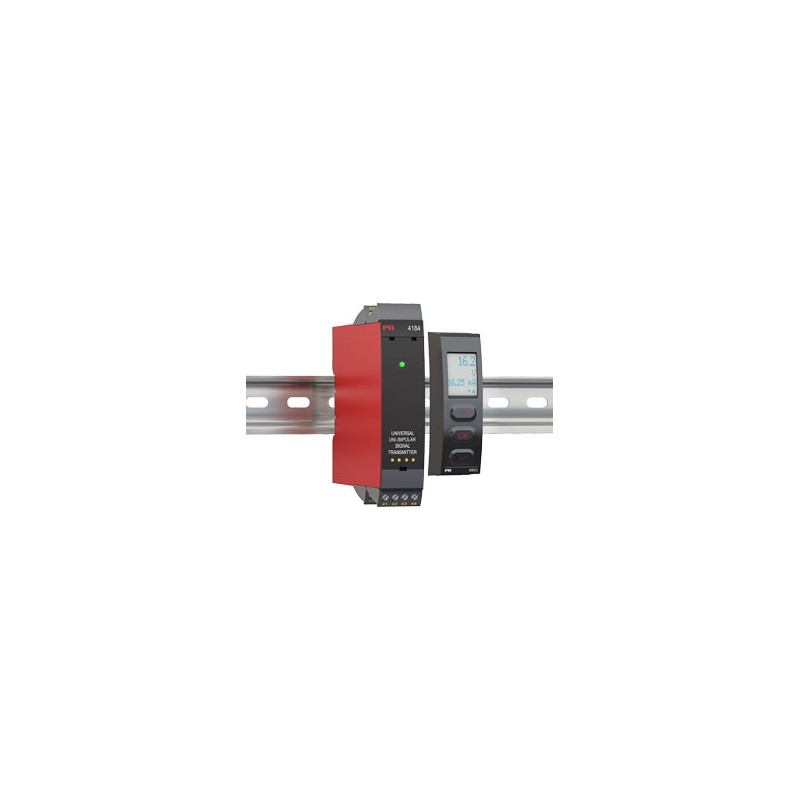

Transmitter universal de semnal uni-/bipolar 4184

Aplicație

Timp de răspuns rapid < 20 ms pentru măsurarea semnalelor produse de senzorii de cuplu, poziție, curent și accelerație.

I/O bipolar sau unipolar configurabil de utilizator înseamnă că 4184 este potrivit pentru aproape orice conversie de tensiune DC sau curent.

Liber programabil între ±300 VDC și ±100 mA.

Sursa de excitație permite măsurarea unui transmițător cu 2 sau 3 fire sau a unui potențiometru.

Convertește intrările bipolare înguste în ieșiri bipolare sau unipolare largi, de exemplu, intrare ±1 volt = ±10 volți sau ieșire 4...20 mA.

Limitele de intrare configurabile controlează valoarea de ieșire pentru o siguranță sporită.

Ieșire de tensiune tamponată de ±20 VDC pentru dispozitive de control precum supapa PVG 32 (6...18 VDC).

Proiectat în conformitate cu cerințe stricte de siguranță și, prin urmare, este potrivit pentru aplicare în instalații SIL 2.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

Cele mai recente tehnici analogice și digitale sunt utilizate pentru a obține acuratețe maximă și imunitate la interferențe.

Posibilitatea de citire de siguranță a ieșirii prin selectarea ieșirii S4...20 mA.

Ieșirea curentă poate conduce până la 1000 ohmi, cu un timp de răspuns reglabil de 0,0...60,0 secunde.

Stabilitate excepțională a sarcinii de ieșire mA de < 0,001% din interval / 100 Ohm.

Îndeplinește recomandările NAMUR NE21, asigurând o precizie ridicată în medii EMC dure.

Îndeplinește recomandările NAMUR NE43, permițând sistemului de control să detecteze cu ușurință o eroare a senzorului.

Testat la un nivel ridicat de izolare galvanică de 2,3 kVAC, cu 3 porturi.

Raport excelent semnal/zgomot de > 60 dB.

Montare/instalare/programare

Consumul de energie foarte scăzut înseamnă că unitățile pot fi montate una lângă alta fără spațiu de aer – chiar și la o temperatură ambientală de 60°C.

Configurarea, monitorizarea, calibrarea procesului în 2 puncte și multe altele sunt realizate folosind seria 4500 de afișaje detașabile de la PR.

Toată programarea poate fi protejată prin parolă.
