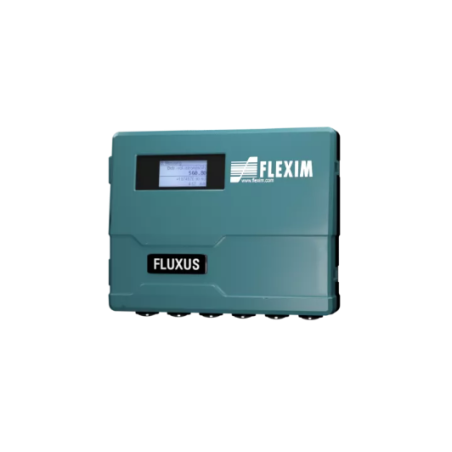

FLUXUS F721 Energie termică

Măsurarea neinvazivă a energiei termice în mediile industriale

FLUXUS F721 Thermal Energy este special conceput pentru măsurarea cantității de căldură și de frig în medii industriale și, prin urmare, este disponibil și în variantele aprobate pentru zone periculoase (ATEX, IECEx Zona 2).

La fel ca toate sistemele de măsurare din seria FLUXUS, F721 Thermal Energy măsoară debitul volumetric în mod neinvaziv prin intermediul transductoarelor sale ultrasonice cu clemă. În același timp, sondele de temperatură monitorizează temperaturile la conductele de alimentare și de retur ale sistemului de încălzire sau de răcire - fie în mod neinvaziv cu ajutorul tehnologiei cu clemă, fie prin utilizarea sondelor de temperatură umede.

Pe baza diferenței de temperatură, precum și a debitului volumic măsurat și pe baza parametrilor mediului fizic stocați în baza de date internă a transmițătorului, se calculează performanța de încălzire sau de răcire. Cu ajutorul funcției de totalizare încorporată, FLUXUS F721 Thermal Energy poate fi utilizat și ca un contor de energie.

Mai mult, FLUXUS F721 Thermal Energy poate fi echipat și cu două canale de măsurare pentru a:

- permite o monitorizare energetică completă a unui schimbător de căldură,

- pentru a măsura simultan la două linii de transport al căldurii sau al frigului sau

- pentru a permite măsurători precise chiar și în cazul unor profile de curgere puternic perturbate, prin compensarea acestora.

Un alt avantaj important al FLUXUS F721 Thermal Energy constă în stabilitatea ridicată a punctului zero și în precizia de neegalat, chiar și la debite foarte mici - deriva semnalului și incertitudinea semnificativă a măsurătorilor, așa cum se poate observa adesea la contoarele de cantitate de căldură magneto-inductive atunci când se măsoară la debite mici, pot fi excluse. În plus, nici măcar eventualele depuneri minerale de pe peretele interior al conductei nu pot influența măsurarea.

Gama de aplicații ale FLUXUS F721 Thermal Energy este aproape nelimitată, nu numai în ceea ce privește dimensiunile țevilor (de la 6 mm până la 12.000 mm), materialele țevilor și calitatea lor de fabricație (de exemplu, țevi din GRP prost fabricate sau țevi din oțel ruginit) și temperaturile (de la -190 ° C până la + 630 ° C), ci și în ceea ce privește mediile curgătoare - de la apă de proces și de răcire, la uleiuri termice sau medii criogenice.

Atât transductoarele cu ultrasunete, cât și sondele de temperatură sunt atent împerecheate și potrivite de către FLEXIM. Datorită acestor procese, sistemul măsoară cu un grad ridicat de precizie și repetabilitate - chiar și în aplicații cu diferențe de temperatură mici, cum ar fi în circuitele de apă de răcire. Senzorii ultrasonici cu clemă sunt bine protejați în dispozitive de montare extrem de robuste din oțel inoxidabil și rezistă chiar și la cele mai dure solicitări mecanice.

Astfel, FLUXUS F721 Thermal Energy oferă cea mai bună bază metrologică în ceea ce privește precizia, durata de viață lungă, lipsa de întreținere, precum și monitorizarea rentabilă a fluxurilor de energie termică în mediile industriale și, prin urmare, constituie baza pentru alte sarcini de optimizare a proceselor în cadrul unui sistem holistic de gestionare a energiei - de exemplu, în conformitate cu DIN ISO 50001.

Măsurare fiabilă și fără uzură din exterior

Domeniu de utilizare practic nelimitat - chiar și în cazul aplicațiilor extreme (de la -190 °C până la +630 °C)

Măsurare precisă a energiei termice datorită:

măsurarea extrem de precisă a debitului cu transductoare ultrasonice cuplate și trasabile calibrate

măsurarea foarte precisă a temperaturii cu ajutorul senzorilor de temperatură calibrați, împerecheați și trasabili (conform DIN EN 1434-1)

dinamică de măsurare extrem de ridicată, de la cele mai mici la cele mai mari viteze de curgere - captează chiar și cele mai mici fluxuri pe timp de noapte

Modernizare simplă și rentabilă, fără întreruperi în aprovizionare

Stocare a datelor de măsurare în condiții de siguranță împotriva manipulării

Pregătit pentru verificarea avansată a contoarelor

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citire ±0,005 m/s

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1,0 % din citire ±0,005 m/s

Repetabilitate: 0,15 % din citirea ±0,005 m/s

Intervalul vitezei de curgere: 0,01...25 m/s

Transmițător pentru zona Ex: ATEX/IECEx Zona 2, FM Clasa I /Div 2

Alimentare cu energie: 100-230VAC, 24DC, 12DC

Traductoare disponibile: Undă Shear

pentru zonele Ex: ATEX/IECEx Zona 1/Zona 2 FM Clasa I - Div2

pentru gama de dimensiuni ale țevilor: pentru gama de dimensiuni ale țevilor: 10 mm ... 2400 mm

pentru gama de temperaturi: -40°C ... +240°C

Ieșiri:

4-20mA activ/pasiv

4-20mA HART activ/pasiv

impulsuri/frecvență/binare

Intrări:

Pt100/Pt1000

Comunicare digitală

Modbus RTU/TCP

BACnet MSTP/IP

M-Bus

Profibus PA

Foundation Fieldbus

Verificarea avansată a contoarelor (AMV): disponibil
