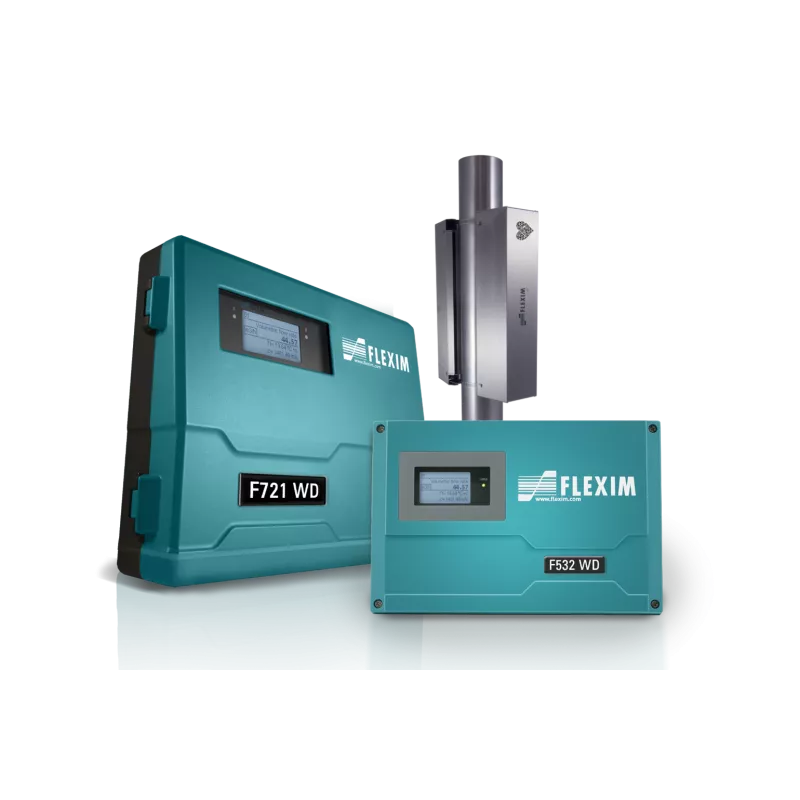

FLUXUS WD

Debitmetru staționar de apă cu ultrasunete

Debitmetrul cu ultrasunete neinvaziv FLUXUS din seria WD este soluția ideală pentru punctele de măsurare din rețeaua de distribuție a apei potabile.

Datorită utilizării tehnologiei sale de prindere, seria WD nu necesită lucrări care să afecteze integritatea conductei. Acest lucru permite o instalare foarte simplă și rentabilă a punctelor de măsurare a debitului în cadrul unei rețele de alimentare cu apă existente.

Seria FLUXUS WD aparține celor mai fiabile și mai precise sisteme de măsurare a debitului cu ultrasunete neinvazive - măsoară chiar și debite de până la 0,01 m/s. Inexactitatea altor tehnologii de contorizare, cum ar fi contoarele magnetice inductive, poate crește atât de mult în intervalul de debite mici, încât acestea sunt nepotrivite pentru monitorizarea debitelor minime nocturne. Dar pentru furnizorii de apă, monitorizarea precisă a debitelor minime nocturne este o parte esențială a activităților lor de detectare a scurgerilor - iar seria WD este instrumentul ideal pentru această sarcină.

Nu există nicio metodă de corecție a deviației zero pentru instrumentele noastre - pentru că acestea pur și simplu nu deviază. Acest lucru este valabil și pentru seria WD, care este instalată fără calibrare la zero și rămâne fără drift, permanent. FLEXIM este singura companie care reușește acest lucru, datorită combinației sale unice de piezo-transductoare potrivite și a calibrării avansate din fabrică.

FLEXIM furnizează seria WD cu cel mai robust sistem de montare de pe piață. Transductoarele sunt fixate pe țeavă cu curele largi din oțel inoxidabil și fixate în carcase robuste din oțel inoxidabil. Transductoarele în sine au protecție IP68 și cabluri de transductor întărite. O altă caracteristică unică a FLEXIM este faptul că transductoarele sunt conectate cu plăcuțe de cuplare permanente, în loc de gel de cuplare care se poate deteriora sau poate fi spălat. Toate acestea asigură durabilitatea sistemului și îl fac potrivit atât pentru instalații în camere, cât și pentru instalații îngropate.

Contoarele WD sunt disponibile cu mai multe tipuri de transductoare, fiind potrivite pentru o gamă largă de dimensiuni de conducte. Puterea puternică a semnalului de ieșire și tehnologia de suprimare a zgomotului fac posibilă utilizarea seriei WD pe toate materialele de conducte, chiar și pe cele mai dificile, cum ar fi conductele din plastic ranforsat cu fibre (FRP). Performanța remarcabilă a FLEXIM este demonstrată de mii de referințe din întreaga lume.

Costuri de instalare foarte reduse și interferență zero cu conductele

Extrem de precisă până la viteze de curgere de numai 0,01 m/s

Nu este necesară o calibrare la zero și este permanent lipsit de derivă

Plăcuțe de cuplare permanente

Traductoare IP68

Traductoarele pot fi îngropate permanent (nu este necesară o cameră)

Măsurători fără deviații

Date fiabile și precise

Costuri de instalare reduse

Construit pentru a rezista în timp

Funcționează pe conducte dificile

Măsurarea neinvazivă a temperaturii apei pe bază de ultrasunete

Capacitate integrată de verificare a contoarelor - AMV

Mediu: Apă

Material țevi: Oțel, materiale plastice, beton, PCCP, FRP/GRP,...

Gama de diametre a țevilor: F532WD: 25 mm ... 2000 mm

F721WD: 50 mm ... 6500 mm

Canale de curgere:

F532WD: simplu

F721WD: simplu sau dublu

Intervalul de temperatură (peretele țevii): -40°C ... +130°C

Cantități de măsurare: Debit volumic, debit masic, viteză de curgere

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): ±0,3 % din citire ±0,005 m/s

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): 0,5 % din valoarea citită: ±1,0 % din citire ±0,005 m/s

Repetabilitate: 0,15 % din citirea ±0,005 m/s

Intervalul vitezei de curgere: 0,01...25 m/s

Măsurarea neinvazivă a temperaturii apei: Inclusă

Sursă de alimentare:

F532WD: 90...250 VAC sau 11...32 VDC

F721WD: 100...230 V c.a. sau 20...32 V c.c. sau 11...16 V c.c.

Grad de protecție:

IP66 (emițător)

IP67 sau IP68 (senzori)

Ieșiri:

4-20mA activ/pasiv

4-20mA HART activ/pasiv

impulsuri/frecvență/binare

Comunicare digitală

F532WD:

Modbus RTU/TCP

BACnet MSTP/IP

M-Bus

F721WD:

Modbus RTU/TCP

BACnet MSTP/IP

M-Bus

Profibus PA

Foundation Fieldbus

Verificarea avansată a contoarelor (AMV): disponibil
