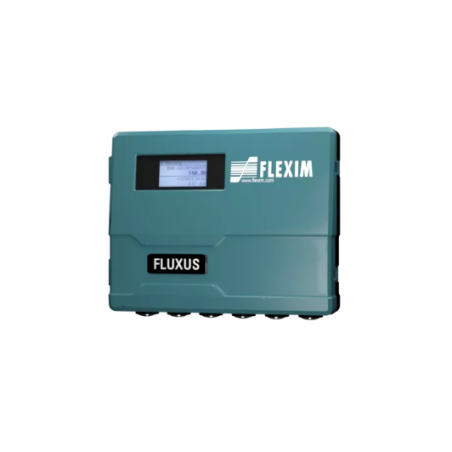

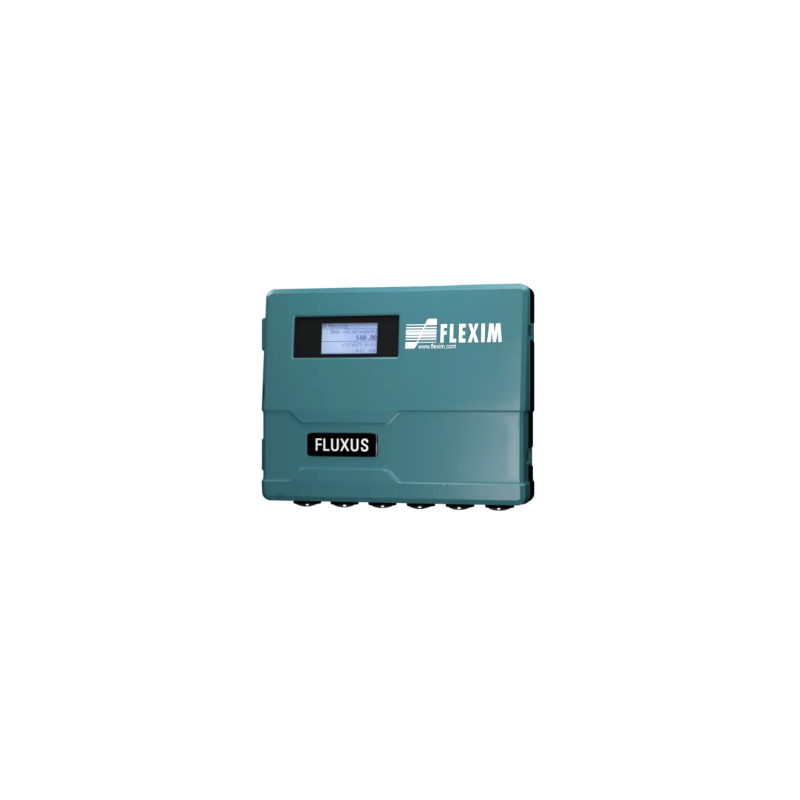

FLUXUS G722 ST-LT

Tehnologie de măsurare a căldurii saturate în toate situațiile

Platforma FLUXUS G722 este versiunea actualizată a debitmetrului nostru cu clemă pentru abur. FLUXUS G722 ST-LT este versiunea neinvazivă, de înaltă performanță și flexibilă pentru măsurarea aburului până la 180 °C.

Cu cele două canale de măsurare și funcția Synchronized Channel Average (medie sincronizată a canalelor), înregistrarea optimă este posibilă chiar și în condiții dificile de debit la punctul de măsurare.

O carcasă din oțel inoxidabil și certificarea ATEX Zona 2 permit utilizarea în condiții extreme, iar opțiunile de configurare flexibile pentru intrările și ieșirile de semnal acoperă tot felul de aplicații.

Neinvaziv și eficient din punct de vedere al costurilor

FLUXUS G722 ST-LT măsoară volumul de abur din afara conductei într-un mod neinvaziv. Pentru utilizatori, acest lucru înseamnă avantaje importante atunci când se ia în considerare costul total de operare a unui punct de măsurare:

Instalare simplă, fără lucrări de tăiere sau sudură pe conductă. Nu este necesară nicio oprire - sistemul rămâne complet disponibil pentru producția curentă, fără pierderi de producție.

Principiul diferenței de timp de tranzit funcționează deja la 0,01 m/s și nu are nevoie de nicio reducere a diametrului conductei pentru a crește în mod artificial viteza de curgere. Acest lucru înseamnă că nu există nicio pierdere de presiune și, în consecință, nicio pierdere de energie sau costuri cauzate de măsurarea în sine.

Fără uzură și fără întreținere

Non-invaziv înseamnă, de asemenea, fără uzură, deoarece nu există niciun contact cu mediul. Durata lungă de viață fără calibrare regulată, care ar include dezinstalarea și reinstalarea, reduce din nou costul total de funcționare a unui punct de măsurare.

Cu Advanced Meter Verification (AMV), utilizatorii beneficiază de un instrument software puternic, capabil să furnizeze în mod autonom diagnostice complete și un protocol ulterior în orice moment.

Măsurarea cu clemă de înaltă performanță a volumului și a debitului masic al aburului saturat până la 180 °C.

Funcția SCA - Synchronized Channel Averaging (medierea sincronizată a canalelor) pentru puncte de măsurare dificile.

Transmițătoare disponibile pentru ATEX Zona 2 și FM Clasa I Div 2

Carcasă din oțel inoxidabil disponibilă

Principiul de măsurare neinvazivă

Instalare, punere în funcțiune și întreținere fără întreruperea procesului.

Dinamică de măsurare extrem de ridicată - nu este necesară reducerea diametrului țevilor.

Pierdere zero de presiune - pierdere zero de energie.

Măsurare bidirecțională

Măsurarea integrată a debitului masic prin curba aburului saturat și măsurarea online a temperaturii.

Incertitudinea de măsurare a sistemului de măsurare (debit volumetric): +-0,3% din valoarea măsurată +-0,005 m/s

Incertitudinea de măsurare la punctul de măsurare (debit volumetric): ±1..3 % din valoarea citită ±0,005 m/s, în funcție de aplicație

Repetabilitate: +-0,15 % din valoarea măsurată +-0,01 m/s

Canale de curgere: 1 sau 2

Mediu: abur saturat și abur supraîncălzit

Temperatura procesului:

max. 180°C non-Ex

max. 165°C ATEX Zona 2

max. 155°C ATEX Zona 1

Presiunea de proces: min. 3 bar abs.

Diametrul țevilor: 23 mm...1000 mm

Gama de viteze de curgere:: 0,01 m/s...60 m/s, în funcție de diametrul țevii și de traductor

Protecție împotriva exploziei

Transmițător FLUXUS G608 ST: ATEX / IECEx Zona 2

Traductoare: ATEX / IECEx Zona 1 sau Zona 2

Protocol de comunicare: Modbus TCP, Modbus RTU, BACnet TCP, BACnet MS/TP, M-Bus, Profibus PA, FF H1

Comunicare digitală: USB, Ethernet

Ieșiri: 2 sau 4 ieșiri: 2 sau 4 ieșiri 20 mA active/pasive

3 digitale (impulsuri, binare sau frecvență)

Intrări: 1 sau 2 Pt 100/ Pt1000

1 sau 2 4-20 mA activ/pasiv

Verificare avansată a contoarelor (AMV): disponibilă

Calcularea medie a canalelor sincronizate (SCA): disponibil
