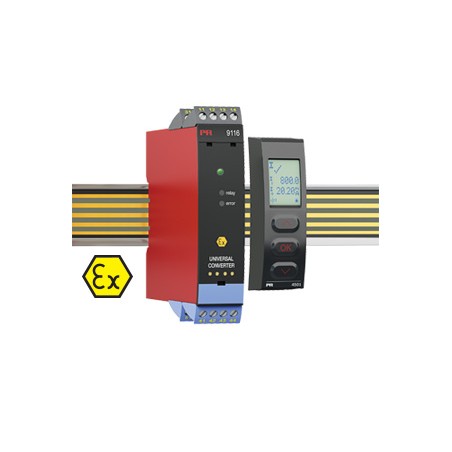

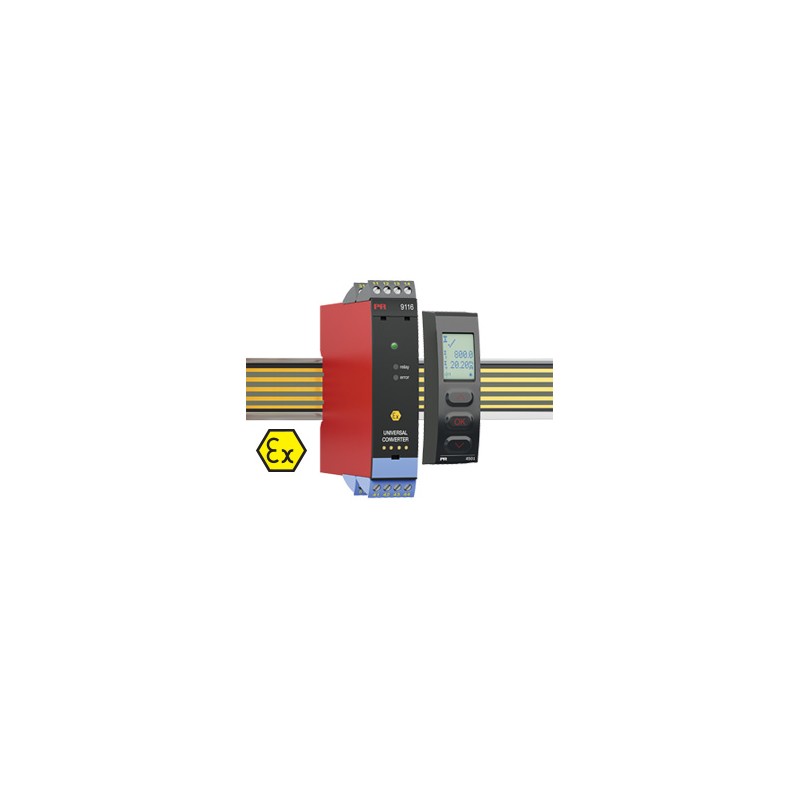

Convertor universal 9116B

Caracteristici avansate

Configurare si monitorizare prin intermediul frontalului detasabil al display-ului (PR 45xx); calibrarea procesului, simularea semnalului și a releului.

Configurare avansată a releului, de ex. punct de referință, fereastră, întârziere, indicarea erorii senzorului și monitorizarea puterii.

Copierea configurației de pe un dispozitiv pe altele de același tip prin PR 45xx.

Date Uo Ex reduse < 8,3 V pentru semnalele de intrare active.

Intrări TC cu CJC intern sau CJC extern pentru o precizie mai mare.

Ieșire mA activă/pasivă prin aceleași două terminale.

Aplicație

9116B poate fi montat in zona sigura si in zona 2/cl. 1 div. 2 și primesc semnale din zona 0, 1, 2 și zona 20, 21, 22 inclusiv M1 / ​​Clasa I/II/III, Div. 1, gr. A-G.

Conversia și scalarea semnalelor de temperatură, tensiune, potențiometru și rezistență liniară.

Alimentare și izolator de semnal pentru transmițătoare cu 2 fire.

Monitorizarea evenimentelor de eroare și a ruperii cablului prin releul de stare individual și/sau un semnal electronic colectiv prin șina de alimentare.

9116 a fost proiectat, dezvoltat și certificat pentru utilizare în aplicații SIL 2 conform cerințelor IEC 61508.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

1 LED frontal verde și 1 roșu indică starea de funcționare și defecțiune. 1 LED galben indică starea releului.

Izolație galvanică de 2,6 kVAC între intrare, ieșire și alimentare.

Montare

Dispozitivele pot fi montate vertical sau orizontal fără distanță între unitățile învecinate.
