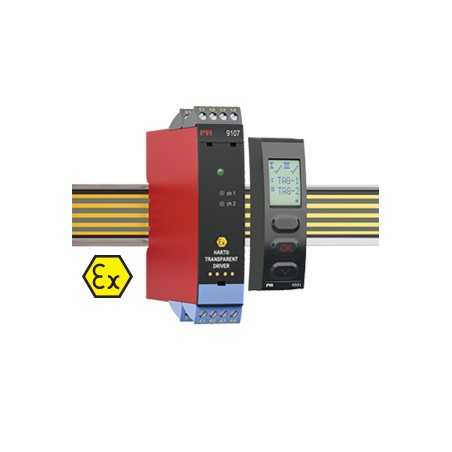

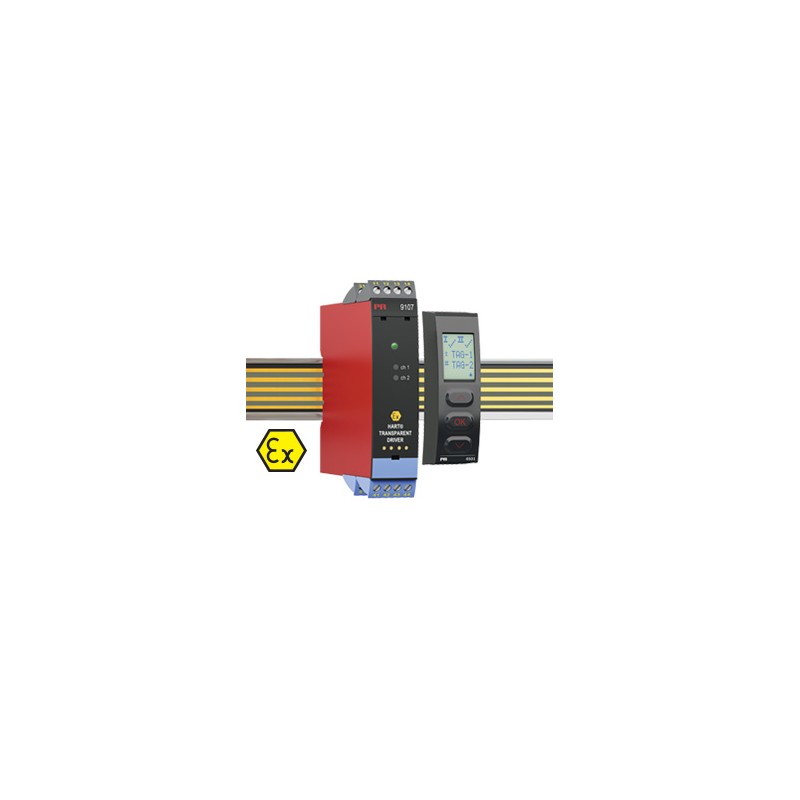

Driver transparent HART 9107B

Aplicație

9107B este o barieră de driver izolată 1:1 cu 1 sau 2 canale pentru aplicații de siguranță intrinsecă.

Operarea și controlul acționării convertizoarelor I/P, supapelor și indicatoarelor montate în zona periculoasă.

Operarea dispozitivelor HART este posibilă deoarece unitatea transmite semnale de comunicație HART bidirecțională.

9107B poate fi montat în zona sigură sau în zona 2 / Cl. 1, div. 2 și transmit semnale către zona 0, 1, 2 și zona 20, 21, 22 inclusiv minerit / Clasa I/II/III, Div. 1, gr. A-G.

PR 45xx afișează valoarea procesului pentru fiecare canal și poate fi utilizat pentru a defini limitele superioare și inferioare pentru detectarea nivelului de curent al buclei. Dacă aceste limite sunt depășite, releul de stare se va activa.

Versiunile cu două canale pot fi utilizate pentru aplicații de divizor de semnal - 1 intrare și 2 ieșiri.

Caracteristici avansate

Afișajul detașabil PR 45xx și LED-urile frontale verzi și roșii indică starea de funcționare pentru fiecare canal.

Un număr de etichetă poate fi definit pentru fiecare canal.

Detectarea defecțiunilor liniei de ieșire.

În versiunea cu 1 canal releul de stare poate fi folosit ca un simplu întrerupător de limită.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

Izolație galvanică ridicată de 2,6 kVAC.

Precizie ridicată mai bună de 0,1%.

Verificarea continuă a datelor vitale stocate din motive de siguranță.

Montare

Dispozitivele pot fi montate vertical sau orizontal fără distanță între unitățile învecinate.
