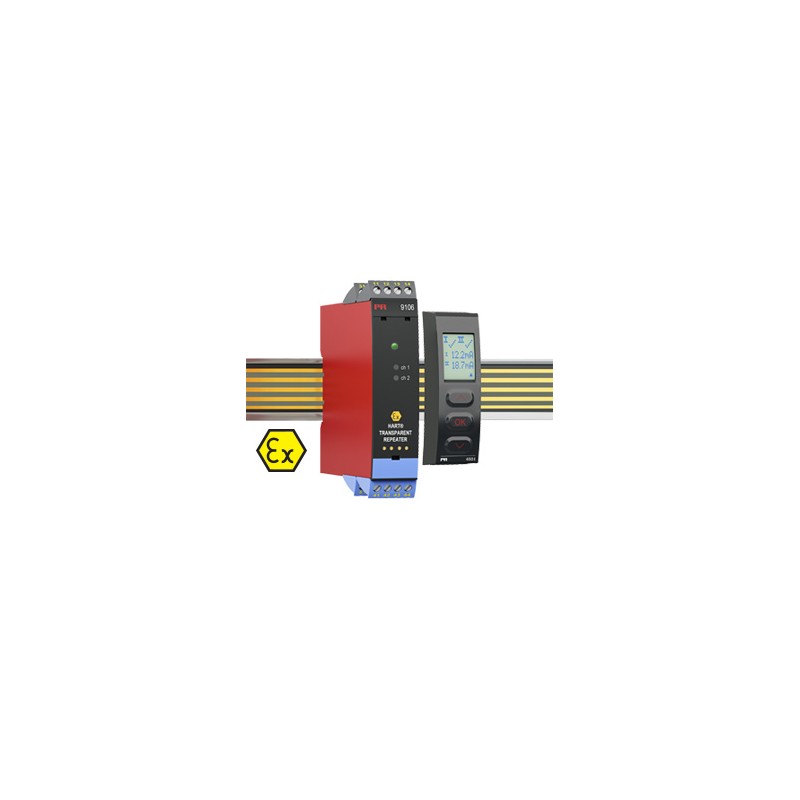

Repetitor transparent HART 9106B

Aplicație

9106B este o barieră cu repetitor izolată 1:1 cu 1 sau 2 canale pentru aplicații de siguranță intrinsecă.

Dispozitivul furnizează transmițătoare SMART cu 2 fire și poate fi folosit și pentru surse de curent SMART cu 2 fire. Protocoalele HART & BRAIN sunt acceptate și sunt transferate bidirecțional.

9106B poate fi montat în zona sigură sau în zona 2 / Cl. 1, div. 2 și primesc semnale din zona 0, 1, 2 și zona 20, 21, 22 inclusiv minerit / Clasa I/II/III, Div. 1, gr. A-G.

În scopuri de duplicare/migrare, ieșirile pot fi trimise la două DCS/PLC/HMI diferite sau la orice sistem de monitorizare.

În aplicațiile de siguranță (bucle SIL), 9106BxBx poate fi utilizat ca splitter cu următoarea configurație de ieșire:

 • Când utilizați 9106BxBx într-o funcție de siguranță SIL2, canalul 1 este utilizat pentru bucla de siguranță. Canalul 2 poate fi folosit pentru orice dispozitiv care nu este de siguranță.

 • Pentru scopuri de siguranță mai ridicată (SIL 3), 9106BxBx poate fi folosit ca splitter pentru buclele SIL 3. Canalele 1 și 2 sunt apoi conectate la același PLC de siguranță, unde canalul 2 este utilizat ca canal de diagnosticare redundant (pentru mai multe informații, consultați Raportul FMEDA și Manualul de siguranță).

Caracteristici avansate

Afișajul detașabil PR 45xx și LED-urile frontale verzi și roșii indică starea de funcționare pentru fiecare canal.

Monitorizarea evenimentelor de eroare și ruperea cablului la intrare prin releul de stare individual și/sau un semnal electronic colectiv prin șina de alimentare.

Potrivit pentru utilizarea în sisteme până la nivelul de performanță „d” conform ISO-13849.

Caracteristici tehnice

Izolație galvanică ridicată de 2,6 kVAC.

Timp de răspuns rapid <5 ms

Precizie ridicată mai bună de 0,1%.

Alimentare transmițător cu 2 fire >16 V.

Montare

Dispozitivele pot fi montate vertical sau orizontal fără distanță între unitățile învecinate.
